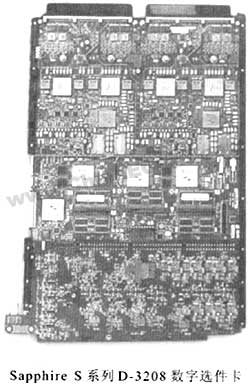

科利登擴展了產品范圍覆蓋所有針對多種高速總線測試的數字解決方案。科利登Sapphire
S系列D－3208數字選件能為各種總線接口測試提供極大的靈活性和先進的測試能力，速率可達千兆赫茲，不管是超速轉送總線（Hyper
Transport），數字虛擬接口（DVI），并行輸入/輸出（I/O）總線，高清晰度的多媒體接口（HDMI）和基于儀器協議擴展總線（PBI
extension）等高速總線還是周邊元件接口加速總線（PCI
Express），串行先進技術配置總線（SATA）附屬單元接口（XAUI）同步光纖網絡接口（Sonet）和完全緩沖雙內存模塊（FBDIMM）等嵌入時鐘串行總線，D－3208選件都能輕松應對。
真正的差分管腳電子性能

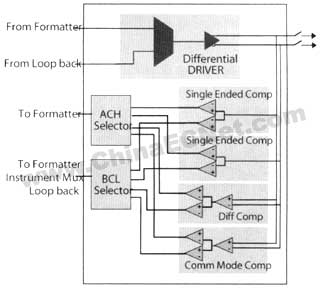

傳統的測試利用單邊測試通道采用偽差分模式來測試差分通道的被測器件。偽差分模式在差分驅動上的實時性及補償的不穩定性被充分體現，為保證測試質量只能利用信號的正半或負半。而D－3208選件能夠依靠它的真正差分管腳電子性能提高測試真實性。如下圖所示：
在功能測試時，差分比較器是用補碼方式，但在共模測試及正負信號測試時，應用不同比較器。額外的比較器用來測試信號強度，同選件上的時間測量單元一起就可以測試波形完整性參數以及共模信號的幅度。
Receive Jitter Tolerance
Testing接受端Jitter公差測試

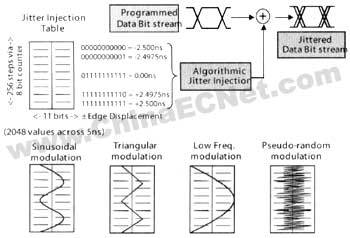

測試器件接收器的抖動偏差是一個非常重要的測試需求。D－3208選件與一些特定電路一起，能夠利用直接時間合成技術來程序控制正弦波，三角波，偽隨機波或其他任意抖動波形的總量，驅動到D－3208里基于管腳理論的驅動沿上，進行抖動偏差的測試。直接時間合成技術提供了一種比負載板上用一個簡單被動濾波器方式更加有效的抖動偏差測試方法。
領先業界的測試精度
D－3208選件提供在所有管腳和整個系統內部具有＋/－30ps的邊沿放置精度。這一無可比擬的性能進一步加強了Sapphire系統的優勢，幫助客戶在工程分析時提高器件的特征分析能力，到生產過程中提高產品的良品率。
源同步總線測試
D－3208選件利用Crednece專利的源同步選通測試系統結構，能為Sapphire系統提供業界領先的包括源同步，數據選通應外等總線測試性能。另外，D3208選件可利用內部分布的數據選通信號來以與同周期源信號同步方式工作，或者各儀器可以利用外部源同步選通信號驅動來校正源同步時鐘信號的相位。
基于儀器協議的擴展總線接口
D－3208可以根據需要交換模式，既可以用作普通的高速源同步數字測試儀器，也可以用作帶時鐘嵌入信號協議器件的測試儀器。因此，系統中的D－3208選件可以根據實際的測試需要實現完全不同的功能的儀器。基于儀器協議的擴展總線接口展選件能提供以下幾種不同功能：
眼圖中心定位：在訓練序列中，D－3208的接收通道自動搜索用戶定義的比特流來決定每個通道優化的UI（眼圖中心）選通點。作為眼圖中心定位流程的一部分，抖動測試的柱狀圖完成了，進而能快速進行總抖動測試的過和不過的進行。
邊沿跟蹤：時鐘數據恢復是功能強大的基于管腳序列的（Sequencec-per-pin）時序系統利用相位插入技術來完成的。
符號校正：在測試程序里定義的專門符號，可以在器件的輸入數據流中搜索此符號來確定和辨認符號邊界。這樣在幀對齊之前到達的比特流可以丟棄不用。
符號的忽略：許多協議會定義一個"空閑"并可以跳過的規則序列來保持發送器和接收器之間的同步和鎖定。因此需要符號忽略的功能把這種符號從數據流中過濾出來。
不一致性處理：需要編碼方法利用不一致性來保持差分線上直流分量的平衡。不幸的是，這就意味著許多預期的數據符號可能以以下一種形式出現：正不一致性或負不一致性。基于儀器協議的擴展總線接口選件能自動應對這種要求。
同時適合工程驗證和量產測試的需求
正是因為擁有上述獨特的優點，已經有超過100套的D－3208成功應用在工程驗證和量產測試中。 |
