摘要：為了解決混合信號系統中三種模塊：模擬、數字和存儲器接口之間存在的難以測試的問題，討論了一種模擬/數字一體化的測試技術，包括三種模塊的測試方法、系統測試的分塊、可測性設計（DFT）、自測試策略和方案等，并說明了互連測試和準靜態電流I
DDQ測試法可為該項新技術提供有效的解決方案。
關鍵詞：混合信號系統；可測性設計；模擬測試總線；內建自測試電路；系統芯片；超大規模集成電路
中圖分類號：TN407 文獻標識碼：A
文章編號：1003-353X(2006)02-0127-05
1 引言
如今人類社會正處于這樣一個時代：通信和計算機的發展已經形成了一個互助協調的混合體，通常稱之為多媒體，其中計算機處理的是數字信號，通信電路涉及的是模擬信號，故多媒體就是一個混合信號系統。這一發展給超大規模集成電路（VLSI）產業鏈測試業帶來了一大難題，因?yàn)榛旌闲盘栃酒械娜N模塊：模擬、數字和存儲器接口之間存在著難以測試的瓶頸問題，所以如何用這兩種信號和測試設備完成數/模混合系統的測試是VLSI測試業所共同關注的熱點問題之一。
不同的模擬和數字電路有著不同的故障行為，這就要求使用不同的測試方法。例如數字電路有兩種類型：存儲器和數字邏輯電路，二者的測試方法也不相同。因此，測試一個混合信號芯片分為模擬、數字邏輯和存儲器三個模塊進行。這種分塊測試法意在得到直接進入各個模塊的輸入/輸出模型，從而硬件測試可以使用邊界掃描法和模擬測試總線。測試中涉及了印制電路板（PCB）水平的芯片級應用技術，目的是使PCB上工作的復雜的混合信號系統在單芯片上進行測試。
檢測一個VLSI芯片的內部信號是行不通的。以上分塊測試方案可同時從外部檢測各個模塊并觀測其響應。這實為內部電路測試（ICT），因?yàn)镮CT
可利用若干個外部檢測器，使自動測試設備（ATE）直接探測PCB上的芯片引腳，而所有探測硬件嵌入待測系統，且ATE只進入外部I/O端口。整個系統測試需要同時分三步進行：第一步，每個模塊（模擬、數字邏輯或存儲器）用各自的專門方法檢測；第二步，用相同的方案檢測模塊內部和模塊之間的接口互連；第三步，檢測所有模塊與內部連接的組合功能，即系統測試。盡管這種模擬/數字一體化測試方案現在還有待完善，但該方案已經能夠較好地檢測出故障，使VLSI產品具有較高的成品質量。
2 模/數一體化方案及分塊模塊的測試法
2.1 三重插入的模/數一體化測試方案

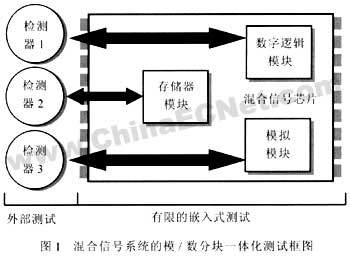

為了產生測試數據并比較所有響應，不同模塊需要不同的測試源（測試圖形生成和激勵源等）和響應分析儀器，這是由外部檢測設備來滿足測試需要的。然而，測試一個混合電路芯片，對應于三個模塊就需有三個不同的外部檢測器。圖1是三個分塊模塊的混合電路測試框圖，由于該芯片中每個模塊都需要一個外部檢測器，故這種測試法稱為三重插入，其測試成本較高。目前一些測試商開發了一種超級檢測器，它合并了三個外部檢測器的功能，但現階段這種新檢測器的價格昂貴
[1,2]。
2.2 片上內置DFT的模擬模塊測試法
模擬電路/器件是以它們的工作信號及其功能命名的，典型的有放大器、濾波器、A/D轉換器、D/A轉換器以及各種線性和非線性電路。它們的測試信號是單一頻率或多個頻率的沖激、階躍或周期性函數，可以在時域或頻域運用電路理論獲得其響應，經過進一步分析確定其轉換率、信-噪比、扭曲程度和線性度等性能指標。在許多情況下，故障診斷用以處理模擬器件的超定額值。然而，模擬測試方法與數字測試法有著明顯的區別：一是模擬電路缺少已建好的故障模型；二是通常根據函數說明書測試模擬電路，針對元器件性能參數診斷其故障。
如今數字系統已經開發出許多新技術來檢測數字電路，例如可測性設計（DFT）技術[3,4,8]
。然而，由于模擬電路輸入特性和輸出特性的限制，檢測混合電路中的模擬信號比較困難，換言之，模擬模塊的測試不是測量簡單的邏輯1、邏輯0，而是包括測試電壓、電流、頻率響應和
s參數等。因此，模擬模塊中單一故障的影響可能通過電路傳輸，并破壞輸出電壓和輸出電流。圖2舉例說明了片上內置DFT的模擬模塊的測試方法。
用于模擬電路的ATE包含功能發生器和信號分析單元，而數字ATE能夠按特定需要由外部數字信號處理器（DSP）提供功能發生器和信號分析單元。DSP是一種混合信號的VLSI設備，它先將模擬信號轉換為數字信號，進行數字處理，然后再將數字信號還原為模擬信號。目前業界正在研發基于DSP的混合信號芯片的測試設備。
2.3 數字邏輯模塊的測試
數字邏輯電路由布爾類型與、或、非門和觸發器等組成，電路中所有信號均為二值變量。在CMOS技術中，布爾門和測試總線的功能轉換由晶體管開關控制，用來檢測出諸如晶體管開路或短路、橋接短路或延遲故障。現已有各種不同的技術和工具支持?jǐn)?shù)字邏輯的測試方法。但這種測試法與模擬電路測試方法有很大的區別。
對于數字電路，一方面I/O數字量均為二值變量，即使輸出量為單一位變量，也會引起被測電路（CUT）測試失敗，但這與數字信號的頻率響應不同；另一方面，邏輯電路響應必須在電平允許的容差范圍內。因此，數字信號微小的量變會引起輸出數字位的量變，導致數字電路測試出錯。
2.4 存儲器模塊的測試
半導體存儲器的主體是存儲矩陣——數以萬計的存儲單元。此外，存儲器還有地址譯碼器和讀/寫控制電路等。典型的存儲器存放幾百位到幾百萬位信息，大部分混合信號系統都有存儲器模塊。因此，一塊PCB上可以有一個或多個存儲器芯片，許多芯片內含嵌入式數字邏輯和模擬模塊的多個存儲器模塊
[4~6]。
常規的存儲器模塊測試包括對所有存儲單元進行邏輯0和邏輯l的讀/寫操作。因?yàn)榇鎯w層面很緊密，存儲單元間粘連和數據滯留狀況時有發生，故常規測試也需要對全部存儲單元進行檢測，檢查出存儲器模塊中的故障。
3 模/數一體化系統測試的操作
3.1 宏測試和互連測試
一個混合系統可以是單個VLSI芯片、多芯片組件（MCM）或由一個或多個PCB組成的被測系統。通常它們是上述三個模塊的混合體。若采用常規方法，則系統測試不可能檢測到每一只晶體管，主要是因?yàn)檫@樣測試時間太長，且難以分辨，導致故障誤診。復雜的故障問題不但會出現在混合信號系統中，而且也會發生于大型的純數字系統。
因此，宏測試方法經常用于VLSI數字系統測試，它將系統分成可測模塊。所謂可測模塊是既可采用輸入測試，也可進行輸出測試，或用其它測試法的模塊。同時系統具有從外部端口到每一模塊的I/O端口的可控路徑。
宏測試的生成形式由一系列宏共享測試路徑組成，這些路徑統稱為測試總線。通過使用測試控制電路，測試總線允許同時測試某些模塊。根據不同的模塊類型（模擬、數字邏輯或存儲器）選擇合適的測試法。所有模塊的測試完成后，可用其他測試方法進行模塊之間的互連測試。
宏測試和互連測試可以檢測系統的所有元器件，但某些互連特性如信號延遲、D/A和A/D接口模塊不可能完全被檢測到，但至少完成了一定次數的測試，故這種操作可測試整個混合信號系統。
3.2 系統測試的可測性設計（DFT）

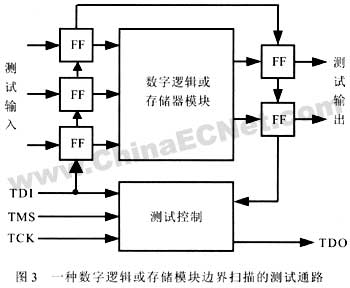

本文論及的待測系統包含所有三個功能模塊的單芯片，同樣也適用單個或多個模塊系統。一旦系統分塊完畢，邊界掃描結構可以提供數字（模擬和存儲器）模塊的測試通路，如圖3所示。IEEE1149.1標準對其細節作出了規定。I/O端設置有觸發器（FFs），以構成移位寄存器。信號TDI（測試數據輸入）、TDO（測試數據輸出）、TMS（測試模式選擇）、和TCK（測試時鐘）經一測試控制電路提供測試操作信號。TMS和TCK為外部信號TDI和TDO與所有模塊的外部引腳相連。因此，任何測試輸入都可接于數字模塊或其輸出端，而不論系統中模塊的位置如何。
同理，測試模擬模塊也由這四種邊界掃描信號控制，IEEE

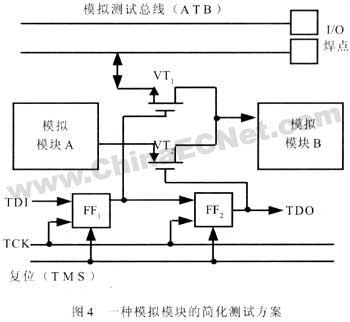

P1149.4混合信號測試總線提供了至少兩種模擬信號總線。一種模擬模塊的簡化測試方案如圖4所示。圖中兩個模擬模塊A和B之間相連，并設置了一根模擬測試總線（ATB），并有兩只晶體管VT1和VT2、兩只觸發器FF
l和FF2。這根總線至少需要兩根引線，測試時需要將輸入波形加載到模塊A和B上，同時在輸出端口作記錄。通過掃描觸發器FF
l和FF2之位置來控制VT1和VT 2導通與否，而邊界掃描提供了測試控制信號。
TMS信號用來將觸發器復位。當FFl 和FF2為“00”時模塊A和B相連。FFl
和FF2的其他狀態由TDI和TCK掃描獲得，用以觀察模塊A的輸出或控制模塊B從測試總線上的輸入，或者將它處于懸浮狀態。
通常，ATB的引線數目與測試中同時應用或觀察的I/O模擬信號數目相等。每一模擬模塊接有兩只晶體管和兩只觸發器，由它們控制觸發器與數字和模擬模塊的邊界掃描結構相連。通過把TMS信號施加到測試模型中同時掃描觸發器中的相應位。任一模擬模塊都能利用ATB測試，但須注意，測試中同時使用I/O信號時必須使用單獨的ATB引線。
3.3 自測試策略和方法
由于模擬模塊只有極少數I/O線，所以測試總線的應用就顯得格外有限。相反地，數字模塊可能會有許多根I/O線。例如，一個模擬語音信號，當它轉換成數字形式時需要16和32或更多的引線數，
以提高語音信號的準確度。這樣數字模塊的測試總線接口就需用非常多的硬件。邊界掃描作為一種低成本的交換器提供了一系列數字模塊的入口，但因不是高速率測試，通過長掃描結構轉換大量數據使測試效率較低。
對于數字邏輯和存儲器模塊來說，內建自測試（BIST）法是一項有用的技術。在BIST技術中，被測電路（CUT）包含了測試發生器和響應捕獲硬件。對于數字電路，測試信號由偽隨機向量發生電路或計算機產生。當使用分塊測試和接口測試的同時，邊界掃描可以初始化電路并讀取數據。當外部測試器不能使用時，許多模塊在較高時鐘頻率下啟用其自測試功能。而大多數ATE在較高的時鐘頻率下不能提供大量的數據。因此，BIST的技術優勢在于占用外部測試數據少，且以并行、高速方式縮短了測試周期。
在應用混合信號BIST方案時，通常信號的發生和分析由DSP來完成。DSP可以是系統的一部分，也可以是BIST法附加的。目前，模擬電路的BIST法不僅缺少通用性，而且硬件設備的使用開銷也較大。
4 整體測試方案的設計
4.1 測試步驟
混合信號系統的可測試設計（DFT）包括以下五步。
1）系統分塊
將待測系統分成模擬、數字和存儲器模塊。通常每種類型有幾個模塊。在高級語言測試設計中，三個模塊的功能分別描述之。因此，分塊不當可能會造成與功能設計之間的沖突。
2）模塊的DFT
每一種模塊的DFT可以采用自測或外部測試方式，確定出模塊的自測或外部檢測方案。亦可設計出混合信號芯片的BIST方案。
3）測試入口的設計
邊界掃描測試和混合信號測試總線結構為所有模塊提供了測試入口。設計時通過邊界掃描順序給數字（邏輯和存儲器）提供入口。另外，模擬模塊測試信號需實時進入輸入口。而邊界掃描用來為測試中所有接口模塊的主I/O控制觸發器置位，以分離ATB總線。
4）啟動診斷功能 使用模塊測試，給分塊好
的模塊啟動內部接口的互連測試和診斷功能。
5）開發系統測試 開發系統測試功能可在普通模式下進行，并可檢測出系統功能及其測試周期。
上述方案的要點是從測試入口中分離出宏測試。由于數字邏輯和存儲器模塊由許多測試向量組成，測試信號串行進入邊界掃描，所以測試速度將會減慢。但BIST法可以解決這一問題，因?yàn)榇郎y芯片全部模塊的10％~30％的區域均可使用BIST
法。
4.2 I/O端數表達式
模擬模塊的自測試并不常用，因?yàn)檫@些模塊只有少量的I/O端，只要建立了測試路徑，外部檢測器就能有效地對它實施測試。
系統測試通路需要另外的邊界掃描單元（掃描觸發器）和模擬入口單元，分別給每個數字和存儲器模塊I/O端和每個模擬內部連接。因此，I/O端數的表達式如下
式中T是一個包含N個邏輯門的模塊I/O的端數，
K為2~4間的常數，指數a在0.5~0.67的范圍內變動。存儲器模塊含有極少的端數，模擬模塊的端數也較少。通常，任何類型模塊的指數均設為0.5，另假設出芯片面積為A，由于模塊所占面積與N成正比，故可將端數T表示為
式（2）中k是另一常數。一般地說，測試通路面積與T成正比，并且硬件開銷由面積A劃分，因而硬件開銷正比于 ，這清楚地表明隨著模塊尺寸的增加，測試硬件開銷減小。原因是測試通路邏輯并不與外部輸入信號相連，而是與模塊的I/O信號相連。其它芯片面積為邊界掃描和模擬測試總線信號所用，這些信號可以送入芯片上所有模塊且具有固定數量的路徑，其開銷與對應的掃描設計相似。當總路徑面積變大時，路徑開銷數就會減小。
在設計中測試通路邏輯應該在信號傳輸路徑上考慮測試延遲。然而，互連延遲的面積比PCB布線交換技術中的應用面積小。如果需要檢測系統芯片（SOC），則測試通路結構的延遲開銷就避免不了。通常，用于PCB的在線測試不能用于SOC的測試。因此，需要綜合考慮測試方案的經濟性，以彌補其缺點。
5 結束語
1）本文介紹的模/數一體化的測試技術按照要求將待測系統分成三類宏模塊：模擬、數字和存儲器。邊界掃描和模擬測試總線結構為每一種宏模塊提供直接的測試通路。
在混合信號系統的測試，特別是生產測試中，不可能分別用不同的儀器設備進行模擬和數字測試，這在測試時間上是不容許的，因而測試設備必須具備模/數一體化測試的能力。增加了模擬測試功能的通用測試儀與單純數字測試系統相比，價格又高了很多。所以測試成本以及隨著器件尺寸縮小產生的測試能力限制問題，都使得模/數一體化測試技術和BIST法受到越來越多的關注[7~10]。
2）模/數一體化測試方法的缺點是模塊之間接口具有測試延遲。為了克服這一缺點，需要為混合信號設備開發一種制約延遲測試的方法。
欲尋求檢測接口制約延遲之法，就需要將可能測出的故障再現。這種故障與信號傳輸?shù)奈恢茫〞r間）有關，測試時需要通過邏輯器件增加傳輸波形。該上升、下降沿能夠作為模擬輸入的有效測試輸入，因?yàn)樗难舆t電路提供了頻率和相位的特征信息。因此，可以設計出一種同時適用于模擬和數字電路的延遲故障模型，以此作為混合信號設備的測試模型。用于相反的信號流程曲線圖中的模擬路線跟蹤方法也是開發這種測試的一種技術。
CMOS數字邏輯電路的故障一方面可以通過
IDDQ——準靜態電流測試分析法來診斷，因?yàn)楫?dāng)該電流流過門電路時，只要是穩態CMOS邏輯門電路中就無電流流過，特別是適當選擇測試輸入可通過一些措施來增加電源電流IDDQ，因此
IDDQ測試法能夠檢測出許多故障；另一方面，動態電流反映了設備的性能，由于電流測量能夠解釋模擬電路中元器件的行為，所以
IDDQ測試分析技術在檢測模擬電路時非常有用，甚至對于功率測量也同樣有效。
3）本文描述的測試方法同樣也可用于知識產權產品（IP）核設計。IP核設計是內部結構虛擬的預設計模塊。假設IP核芯片測試存在或可從功能描述中導出，模IP核嵌于一塊芯片上ATB測試。數字邏輯或存儲器可采用BIST與邊界掃描相結合之法測試。然而，如果數字IP核具有可供的全速外部測試，則需要ATB提供測試的實時路徑，但同時對ATB的尺寸也提出了要求，因而增加了面積開銷。 |
